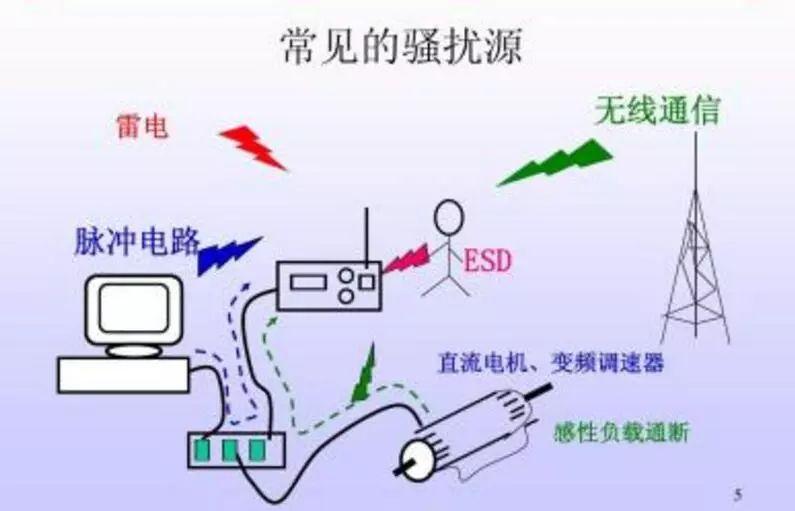

電磁干擾（ElectromagneTIc Interference，EMI）是干擾電纜信號并降低信號完好性的電子噪音，EMI通常由電磁輻射發生源如馬達和機器產生。電磁干擾是人們早就發現的電磁現象，它幾乎和電磁效應的現象同時被發現。

我們時常聽到說電磁干擾，可是電磁干擾到底是怎么產生的呢？其實干擾產生的因素很復雜，干擾有兩種模式存在，即共模模式和差模模式，“共模”干擾是指存在于線，包括場感應所引起的傳導試驗等等，對受試設副和線路來說，它們所感受到的都是共模干擾。

防電磁干擾有三項措施，即屏蔽、濾波和接地。往往單純采用屏蔽不能提供完整的電磁干擾防護，因為設備或系統上的電纜才是最有效的干擾接收與發射天線。許多設備單臺做電磁兼容實驗時都沒有問題，但當兩臺設備連接起來以后，就不滿足電磁兼容的要求了，這就是電纜起了接收和輻射天線的作用。唯一的措施就是加濾波器，切斷電磁干擾沿信號線或電源線傳播的路徑，與屏蔽共同夠成完善的電磁干擾防護，無論是抑制干擾源、消除耦合或提高接收電路的抗能力，都可以采用濾波技術。

低電磁干擾有效途徑

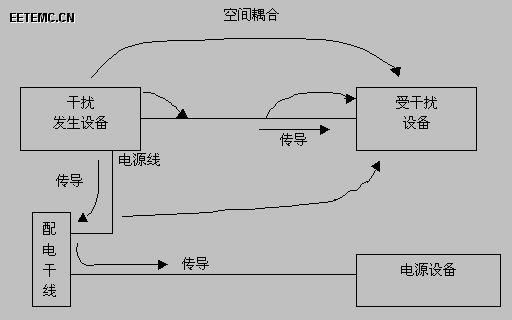

電磁干擾，必須具備電磁干擾源、耦合途徑、敏感設備這三個因素。所以，在解決電磁干擾問題時，要從這三個因素人手，對癥下藥，消除其中某一個因素，就能解決電磁兼容問題干擾。

1利用屏蔽技術減少電磁干擾。

為有效的抑制電磁波的輻射和傳導及高次諧波引發的噪聲電流， 在用變頻器驅動的電梯電動機電纜必須采用屏蔽電纜，屏蔽層的電導至少為每相導線芯的電導線的 1/10，且屏蔽層應可靠接地。控制電纜最好使用屏蔽電纜；模擬信號的傳輸線應使用雙屏蔽的雙絞線；不同的模擬 信號線應該獨立走線，有各自的屏蔽層。

以減少線間的耦合，不要把不同的模擬信號置于同 一公共返回線內；低壓數字信號線最好使用雙屏蔽的雙絞線，也可以使用單屏蔽的雙絞線。模擬信號和數字信號的傳輸電纜，應該分別屏蔽和走線應使用短 。

2利用接地技術消除電磁干擾。

要確保電梯控制柜中的所有設備接地良好，而粗的接地線。連接到電源進線接地點（PE）或接地母排上。特別重要的是，連接到變頻器的任何電子控制設備都要與其共地，共地時也應使用短和粗的導線。同時電機電纜的地線應直 接接地或連接到變頻器的接地端子（PE）。上述接地電阻值應符合相關標準要求。

3利用布線技術改善電磁干擾。

電動機電纜應獨立于其它電纜走線，同時應避免電機電纜與其它電纜長距離平行走線，以減少變頻器輸出電壓快速變化而產生的電磁干擾； 控制電纜和電源電纜交叉時，應盡可能使它們按 90°角交叉，同時必須用合適的線夾將電機電纜和控制電纜的屏蔽層固定到安裝板上。

4利用濾波技術降低電磁干擾。

利用進線電抗器用于降低由變頻器產生的諧波，同時也可用于增加電源阻抗，并幫助吸收附近設備投入工作時產生的浪涌電壓和主電源的尖峰電壓。進線電抗器串接在電源和變頻器功率輸入端之間。當對主電源電網的情況不了解時，最好加進線電抗器。在上述電路中還可以使用低通頻濾波器（FIR 下同），F(xiàn)IR 濾波器應串接在 進線電抗器和變頻器之間。對噪聲敏感的環境中運行的電梯變頻器， 采用 FIR 濾波器可以有效減小來自變頻器傳導中的輻射干擾。

5照明線干擾。

電機反饋的干擾過大、系統電源線受干擾的現場，通過以上各種接地無法消除通訊干擾，可以使用磁環對干擾進行抑制，按以下方法順序進行增加磁環，通訊恢復正常為止：

（1）如照明的兩根電源線同時斷開如通訊恢復正常，請在控制柜下照明的兩線上增加一磁環，纏繞3 圈（孔徑20到30，厚10，長20左右的磁環）。如斷開照明線并無效果說明照明線并不干擾通訊，不作處理。

（2）在通訊線C+、C-上從主板出線處增加一磁環，纏繞一圈。注意只能纏繞一圈，多纏后轎廂通訊顯示會變好但轎廂傳來的有效信號大部分濾掉，造成轎廂內選登記不上。

（3）在主板輸出給轎廂、呼梯的24V電源和0V地線上增加一磁環纏繞2到3圈。

（4）在運行接觸器與電機之間三相線各加一磁環纏繞一圈 。 經過以上方法增加磁環后能處理現場的電源、電機、照明干擾。

6 磁環材料的選擇。

根據干擾信號的頻率特點可以選用鎳鋅鐵氧體或錳鋅鐵氧體，以選用鎳鋅鐵氧體或錳鋅鐵氧體， 前者的高頻特性優于后者。前者的高頻特性優于后者。錳鋅鐵氧體的磁導率在幾千---上萬，而鎳鋅鐵氧體為幾百---上千。

鐵氧體的磁導率的磁導率越高，其低頻時的阻抗越大，高頻時的阻抗越小。 阻抗越大，高頻時的阻抗越小。所以，在抑制高頻干擾時，宜選用鎳鋅鐵氧體； 用鎳鋅鐵氧體；反之則用錳鋅鐵氧體。 或在同一束電纜上同時套上錳鋅和鎳鋅鐵氧體，這樣可以抑制的干擾頻段較寬。磁環的尺寸選擇： 磁環的內外徑差值越大，縱向高度越大，其阻抗也就越大，但磁環內徑一定要緊包電纜，避免漏磁。 磁環的安裝位置： 磁環的安裝位置應該盡量靠近干擾源，即應緊靠電纜的進出口。

以上是消除電磁干擾的辦法，你學會了嗎？以上便是林創科技分享，如有手機信號問題歡迎與我們聯系~
